Этот двухшнековый U-образный питатель изготовлен из нержавеющей стали марки 304. Он состоит из двух валов, расположенных внутри корпуса U-образного желоба. Он применяется в аккумуляторной промышленности, поэтому содержание меди составляет менее или равно 0,5%, а содержание цинка — менее или равно 0,5% в зависимости от потребностей.
При сварке винтовых лопастей с валом выполняется полная сварка с обеих сторон. Биение вала должно быть не более 0,2 мм на обоих концах вала.

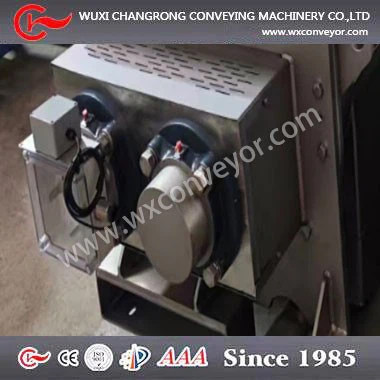

Уплотнение состоит из манжетного уплотнения и сальниковой набивки. Уплотнительная прокладка изготовлена из силикона. Подшипник марки NSK.

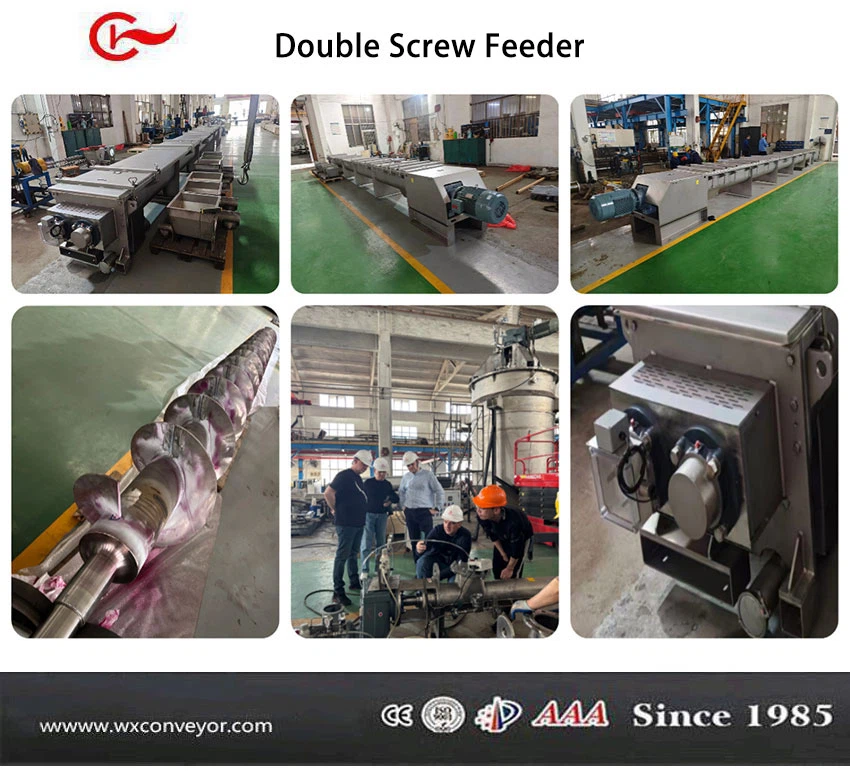

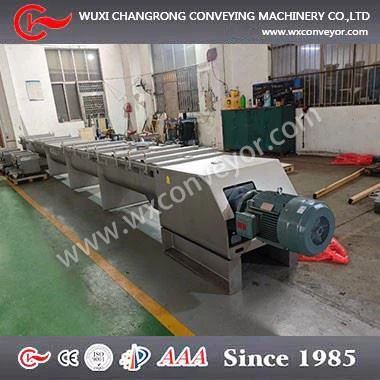

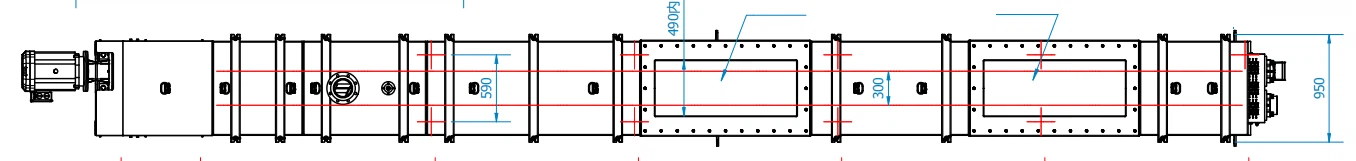

Общий чертеж и фотографии двухшнековых питателей
Все детали, контактирующие с материалом, изготовлены из нержавеющей стали 304, остальные детали — из углеродистой стали Q235.
1. Происхождение сырья для двухшнекового питателя можно отследить. Мы используем спектральный анализатор для повторной проверки всего сырья в соответствии с предоставленными сертификатами от поставщиков. Для производства используется только одобренное сырье.
2. Для обрабатываемых деталей проводится контроль качества на каждом этапе производства, и ведется учет каждой детали. Только одобренные детали могут быть использованы для дальнейшего производства.
3. Для комплектующих, приобретаемых у сторонних поставщиков (подшипники, двигатели и редукторы), мы выбираем надежные бренды. Также мы используем качественные бренды, рекомендованные покупателями.

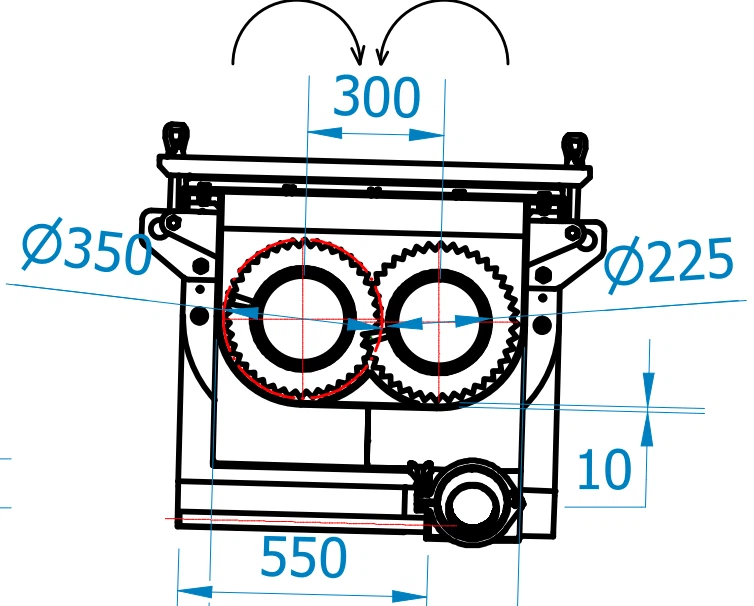

Направление вращения — перемещение к центру.
4. Сварка может быть выполнена со 100% визуальным контролем, а также с применением неразрушающего контроля в соответствии с требованиями заказчика. Компания Wuxi Changrong Conveying Machinery Company может предоставить отчеты о рентгеновском или ультразвуковом контроле при необходимости.
5. Для заводских приемочных испытаний конвейера мы составим отчет о приемочных испытаниях и отправим его покупателю для проверки. Только одобренный конвейер может быть доставлен покупателю.
6. Мы отправим покупателю все оригинальные данные инспекции, руководство по эксплуатации и список запасных частей.
| Название компонента | размер | Потребности клиента: вы можете указать свои пожелания ниже. |
| Винтовой полет | Ø350 мм | |
| Винтовой шаг полета | переменная | |
| толщина лопастей винта | 6 мм | |
| Винтовой центральный вал | Ø219*10 мм | |
| длина шнекового питателя | 8966 мм | |
| Система привода | 18,5 кВт при 42 об/мин | |
| Направление движения | Привод — бытовой привод серии «R», редуктор с косозубыми шестернями, установленный на валу, с электродвигателем мощностью 18,5 кВт, 380 В, 3 фазы, 50 Гц, степень защиты IP65, расположен на входном конце конвейера. | |
| Наклон шнекового питателя | 1.5 0 | |
| Обработка поверхности | Внутренняя поверхность отполирована до зеркального блеска, а внешняя поверхность подвергнута пескоструйной обработке. | |
| Вес нетто | 4035 кг | |
| Размер упаковки | TBD | |
| Тип упаковки | В фанерном ящике (экспортный стандарт) | |
| Вес брутто | 4235 кг | |
| Время изготовления | от 30 до 45 дней после внесения аванса | |
| Условия оплаты | 30% предоплата банковским переводом (T/T), 70% остаток оплачивается перед доставкой. | Возможно обсуждение. |
| Гарантийный период | 12 месяцев после ввода в эксплуатацию на объекте или 18 месяцев после поставки, в зависимости от того, что наступит раньше. | |
| Сайт сервис | При необходимости мы можем направить на объект технических специалистов. |
Запрос на проверку
Все сварочные работы проходят 100% визуальный контроль на этапе изготовления. Компания Wuxi Changrong Conveying Machinery Company при необходимости может предоставить отчет о результатах испытаний на герметичность (RT или PT).
Как получить правильный индивидуальный дизайн и смету
Отправьте нам следующую информацию:
Длина транспортировки. L = ____ м
Угол наклона при транспортировке = ____0 0 (угол наклона от 10 до 90 ° )
Транспортная производительность = ___ м³/час
Транспортировка осуществляется непрерывно или нет.
Какие материалы необходимо транспортировать? Порошок, частицы или что-то другое? Укажите насыпную плотность, текучесть, влажность и т.д. этих материалов.
Шнековый питатель изготовлен из нержавеющей или углеродистой стали.
В вашем регионе (Китай) напряжение составляет 380 В, 50 Гц, 3 фазы.
