Конвейер охлаждения с полым валом спроектирован и изготовлен для транспортировки и охлаждения химических удобрений с насыпной плотностью 1063 кг/м3, приблизительной массовой скоростью потока от 30 тонн/час до 75 тонн/час на расстояние 11520 мм. Во время транспортировки его также необходимо охлаждать. Средой конвейера охлаждения с полым спиралью является охлаждающая вода с некоторым химическим веществом. Охлаждающая среда заполняется в рубашке охлаждения, полом валу, а также витках шнека. Витки шнека полые и непрерывного сварного типа.
Наша инженерная и производственная команда:
1.Материалы конструкции
Конструкция из нержавеющей стали 316L для всех смачиваемых частей – шнеков/винтовых валов, желоба, рубашки охлаждения и крышки.
16Mn конструкционные материалы для оголовка вала.

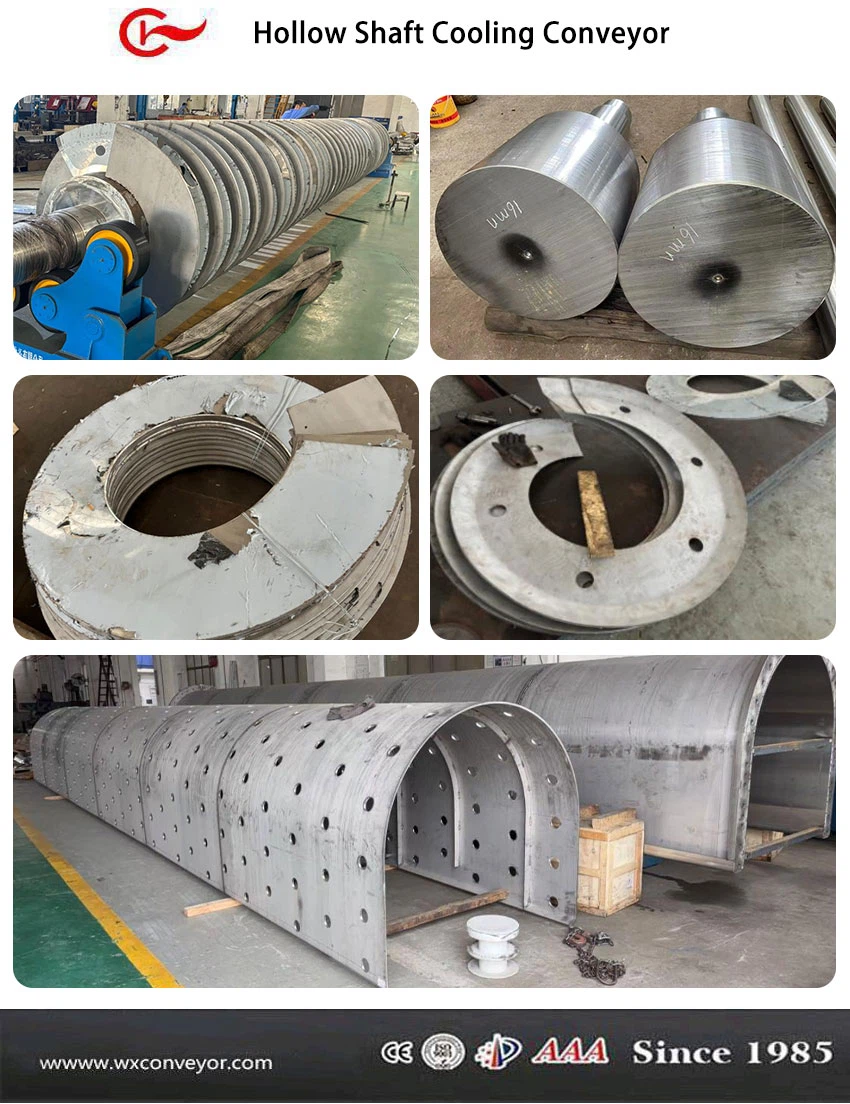

2.Шнеки/винтовые валы
Подшипников подвески нет.

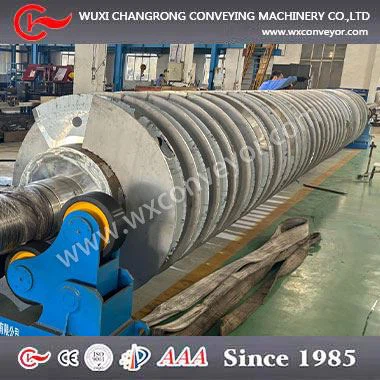

Винтовые валы/шнеки имеют диаметр 660 мм * глубину 16 мм, полая труба.
Диаметр витков шнека 1250 мм, толщина 10 мм.
3.Лопасти шнека должны быть непрерывно сварены с обеих сторон.
Шаг винта прогрессивный 450-600 мм.
Температура охлаждения от 130 градусов Цельсия до 81 градуса Цельсия.
4. Внешняя оболочка выполнена из нержавеющей стали 316L, размер сварной трубы составляет ø660 мм * 16 мм.
Полый охлаждающий винтовой конвейер состоит из приводного устройства, входного и выходного отверстия и корпуса винтовой машины. Корпус винтовой машины состоит из головного и хвостового подшипника, полого охлаждающего вала винтового вала, кожуха/оболочки и т. д. Приводное устройство состоит из двигателя SEW и седла редуктора. Принцип его работы: вращение вала винта в желобе, сыпучий материал в желобе с помощью скребка в желобе блокируется фрикционной стенкой, при работе скребок толкает материал для осевого перемещения, в то же время материал и полый охлаждающий вал винтового вала с скребком винтового вала контактируют с теплообменом, после охлаждения материал может быть выведен из желоба с конца желоба. Охлаждающий винтовой конвейер имеет преимущества простой конструкции, превосходного контроля температуры материала, широкого диапазона рабочих температур, хорошего охлаждающего эффекта, безопасной и удобной эксплуатации, хороших уплотнительных характеристик, защиты окружающей среды и т. д. Датчик температуры подшипника PT100 (со встроенным передатчиком), выходной сигнал 4-20 мА; Установите переключатель обнаружения блокировки над выпускным отверстием, чтобы определить, заблокирован ли конвейер; Датчики обнаружения вращения или скорости используются для определения скорости конвейера, а выходной сигнал PNP выдаст соответствующий сигнал, если скорость отклоняется от нормы. С 1 вертикальным шкафом управления, монтируемым на полу, взрывозащищенного типа, изготовленным из нержавеющей стали 304, включая блок преобразователя частоты Mitsubishi, 1 блок электрических элементов Schneider, 2 прибора для измерения температуры китайского бренда, 1 блок ПЛК с модулем связи RS485, он в основном используется для запуска и остановки охлаждающих конвейеров.

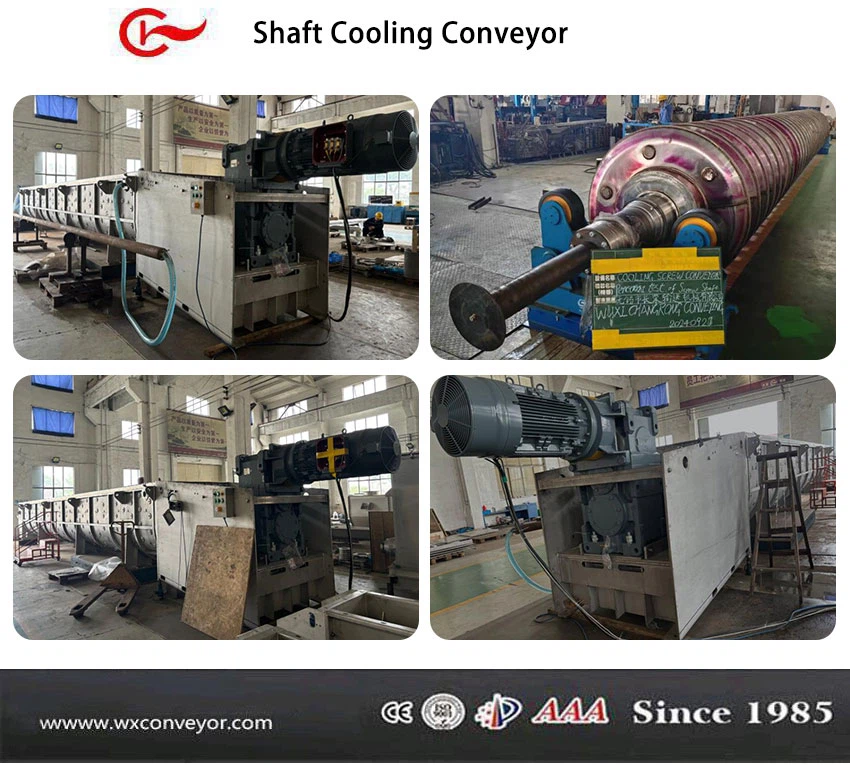

1.Общий вид охлаждающего шнекового конвейера перед поставкой.
2.Вид на входное отверстие винтовых витков
3. Охлаждающий винтовой конвейер с полым валом готов к осмотру покупателем.
4. Если покупатель не будет присутствовать при проведении испытания на холостом ходу, мы отправим ему протоколы проверки и видеозапись испытания на холостом ходу для проверки. После прохождения проверки мы оперативно доставим полый охлаждающий винтовой конвейер.
| Название продукта | Охлаждение | По выбору покупателя |
| Полет винта | Ø1250мм | |
| Шаг лопасти винта | переменная | |
| Толщина витка шнека | 10мм | |
| Центральный вал винта | Ø660*16мм | |
| Длина винтового конвейера | 11500мм | |
| Система привода | 90 кВт при 21 об/мин | |
| Направление движения | Модель редуктора: X3KS200e/HH/B, модель двигателя: EDRN280M4/TF Частотный двигатель (диапазон частот от 5 до 50 Гц), класс защиты: IP55, класс F. Исходя из нашего опыта, двигатели с переменной частотой обычно гарантированно работают на частоте выше 15 Гц. Передаточное отношение: 70,26 | |
| Наклон винтового конвейера | 7 0 ,Наклон | |
| Обработка поверхности | Внутренняя полировка Ra≤0.8um, внешняя травильная пассивация | |
| Статическая нагрузка | 42000кг | |
| Размер упаковки | 15500мм*1890мм*2300мм (мы демонтируем двигатель с конвейера во время транспортировки) | |
| Тип упаковки | В термоусадочной пленке со стальной рамой или поддоном (или по совету покупателя) | |
| Срок изготовления | 150 дней после первоначального взноса | |
| Срок оплаты | 50% предоплаты банковским переводом, 50% должны быть выплачены перед поставкой | |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после доставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости мы можем отправить технических специалистов на место. |

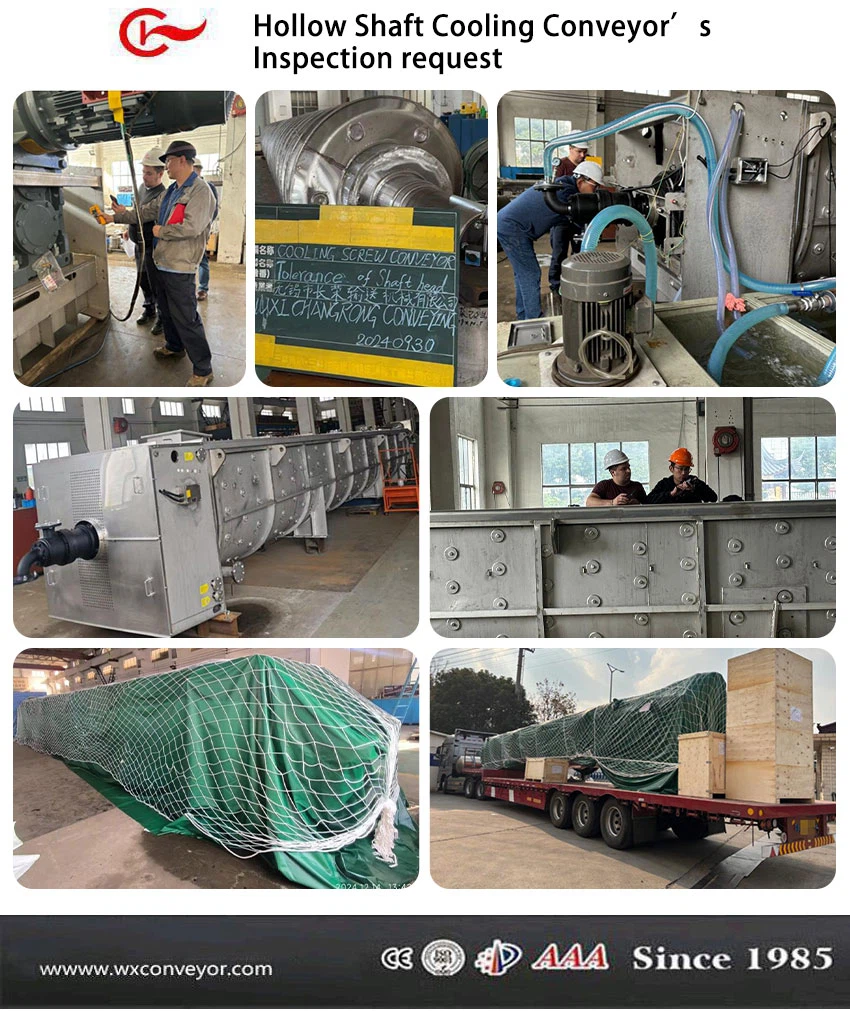

Запрос на проверку конвейера охлаждения с полым валом
У нас есть собственный план инспекционных испытаний для каждого конвейера. Каждый конвейер будет строго проверен и успешно протестирован перед поставкой. Этот винтовой вал находится под допуском на изготовление головки вала.
Также у нас есть собственные программы сварки по WPS и PQR.
Иногда покупатель будет иметь строгий контроль сварки. Мы можем обеспечить контроль сварки с помощью RT, PT или чего-то еще, что может удовлетворить требования покупателя. Все сварные швы на 100% визуально проверяются на этапе изготовления.
Посмотрите на фотографии ниже: мы проводим PTtest для проверки сварки.
Заводские испытания конвейера охлаждения с полым валом
Перед поставкой клиент посетил нашу мастерскую, чтобы присутствовать на испытаниях холостого хода.
Упаковка и доставка охлаждающего конвейера с полым валом
Фото упаковки: термоусадочная пленка + сетка
Фотографии доставки
Как получить правильный индивидуальный дизайн и смету
Отправьте нам следующую информацию:
Длина транспортировки. L= ____м
Угол наклона при транспортировке град. = ____0 0 (уклон от 1 0 до 90 0 )
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой тип материалов будет транспортироваться? Порошок, частицы или что-то еще. Укажите насыпную плотность материалов, текучесть, влажность и т.д.
Винтовой конвейер изготавливается из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.
