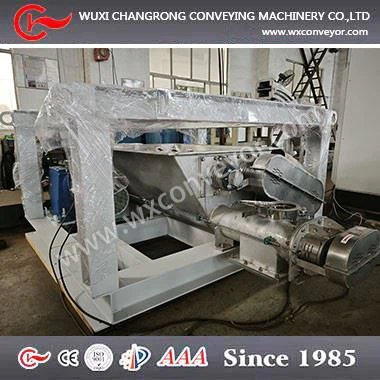

Винтовой конвейер с бункером предназначен для транспортировки оксида магния с насыпной плотностью 1300 кг/м3, приблизительной производительностью 325 кг/ч на расстояние 2300 мм. Лопасти винта полностью приварены к центральной трубе (труба сортамента 40). Также необходимо установить защитные крышки на валы и концевые подшипники. Винт поддерживается снаружи на концевых пластинах конвейера, затем сальниковой коробкой и подшипниками фланцевого типа.
Свяжитесь с намиВинтовой конвейер с бункером предназначен для транспортировки оксида магния с насыпной плотностью 1300 кг/м3, приблизительной производительностью 325 кг/ч на расстояние 2300 мм. Лопасти винта полностью приварены к центральной трубе (труба сортамента 40). Также необходимо установить защитные крышки на валы и концевые подшипники. Винт поддерживается снаружи на концевых пластинах конвейера, затем сальниковой коробкой и подшипниками фланцевого типа.
Необходимо спроектировать несколько подъемных проушин для облегчения перемещения агрегатов в места установки. Кроме того, компании Wuxi Changrong Transporting Machinery Company необходимо провести расчеты нагрузки (включая статическую и динамическую) на этапе проектирования.

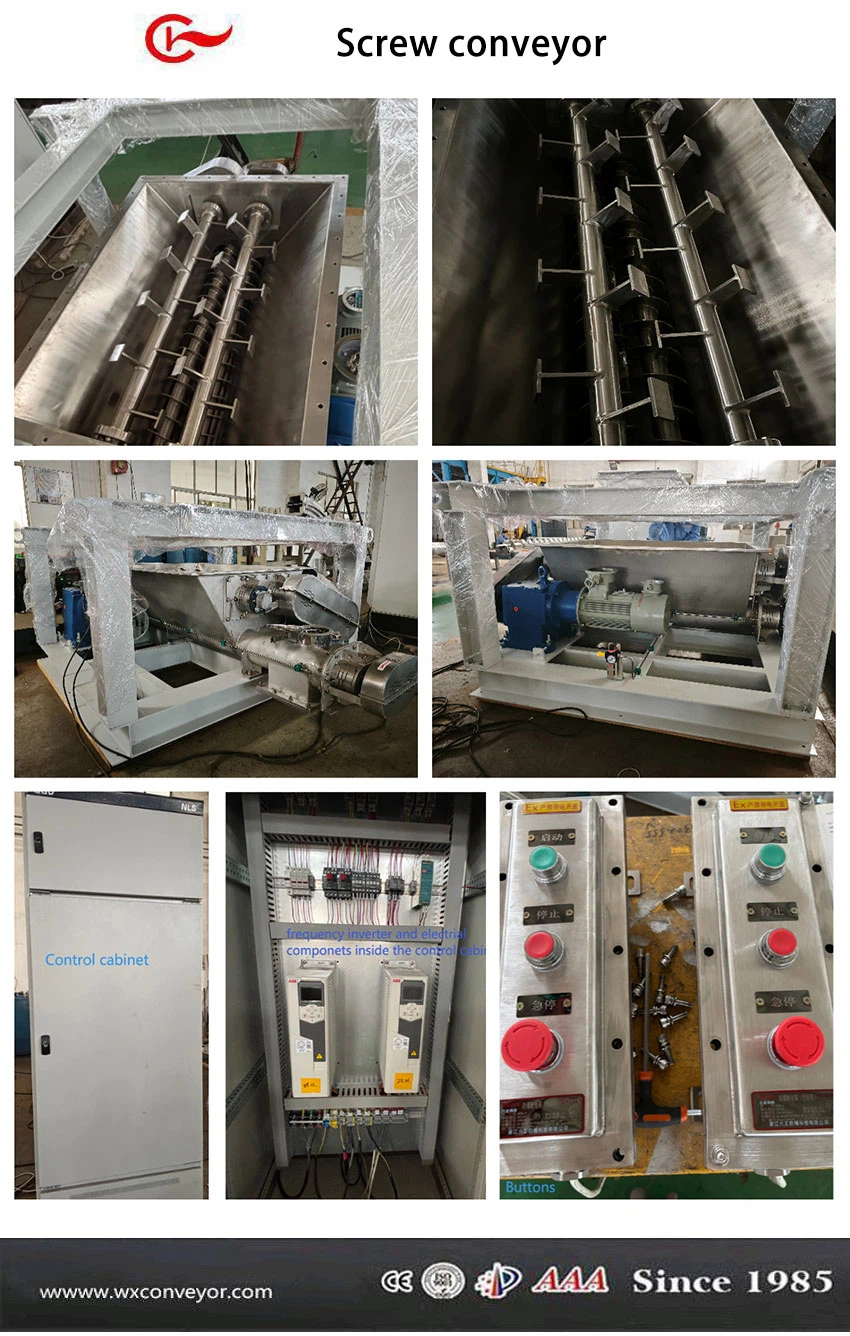

Над нижним конвейером расположены два вала с маленькими штифтами.
Небольшие штифты используются для дробления или разрушения кусков оксида магния во время работы, чтобы гарантировать отсутствие засорения дна бункера крупными частицами.

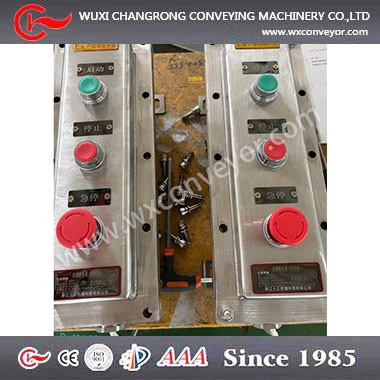

Здесь же мы установили вертикальный шкаф (модель GDD) для управления работой этого шнекового конвейера с бункером.
Технические данные винтового конвейера с бункером
| Имя компонента | размер | Материалы |
| Винтовое лезвие | Ø200мм | Нержавеющая сталь 304 |
| Шаг лопасти винта | переменная | |
| Толщина лопасти винта | 6 мм | |
| Центральный вал винта | Ø89*6мм | |
| Длина винтового конвейера | 2300 мм | |
| Система привода | Мощность двигателя 7,5 кВт, выходная скорость 5 об/мин. | |
| Направление движения | Привод — отечественный, серии «R», редуктор с косозубой передачей, установлен на валу в комплекте с электродвигателем 7,5 кВт, 380 В, 3 фазы, 50 Гц, степень защиты IP55, расположен на входном конце конвейера. | |
| Рука | Левая рука | |
| Наклон винтового конвейера | 0 0 ,Горизонтальная транспортировка | |
| Обработка поверхности | Внутренняя поверхность из нержавеющей стали полирована до шероховатости Ra≤0,8 мкм, а внешняя поверхность протравлена и пассивирована. Опора из углеродистой стали подвергнута пескоструйной обработке и покраске. Стандартный цвет — RAL9006. | Цвет покраски может быть выполнен по запросу. |
| Размер упаковки | Будет определено | |
| Тип упаковки | В фанерном ящике (экспортный стандарт) | |
| Вес брутто | 3600 кг | |
| Время изготовления | 30–45 дней после внесения первоначального взноса | |
| Срок оплаты | 30% предоплата банковским переводом, 70% оплачивается перед поставкой | Возможен торг. |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после доставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости мы можем отправить специалистов на место. |
Бункер с конструкционными материалами шнекового конвейера
Детали, соприкасающиеся с материалом, изготовлены из стали 304, опора — из стали Q235.
Строительный материал может быть изготовлен по индивидуальному заказу.
Запрос на инспекцию
Все сварные соединения проходят 100% визуальный контроль на этапе изготовления. При необходимости компания Wuxi Changrong может предоставить отчет по результатам радиографического или КТ-испытания.
Отправьте нам следующую информацию:
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой материал необходимо перевозить? Порошок, частицы или что-то ещё? Укажите насыпную плотность, сыпучесть, влажность и т.д.
Роторный питатель изготовлен из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.
