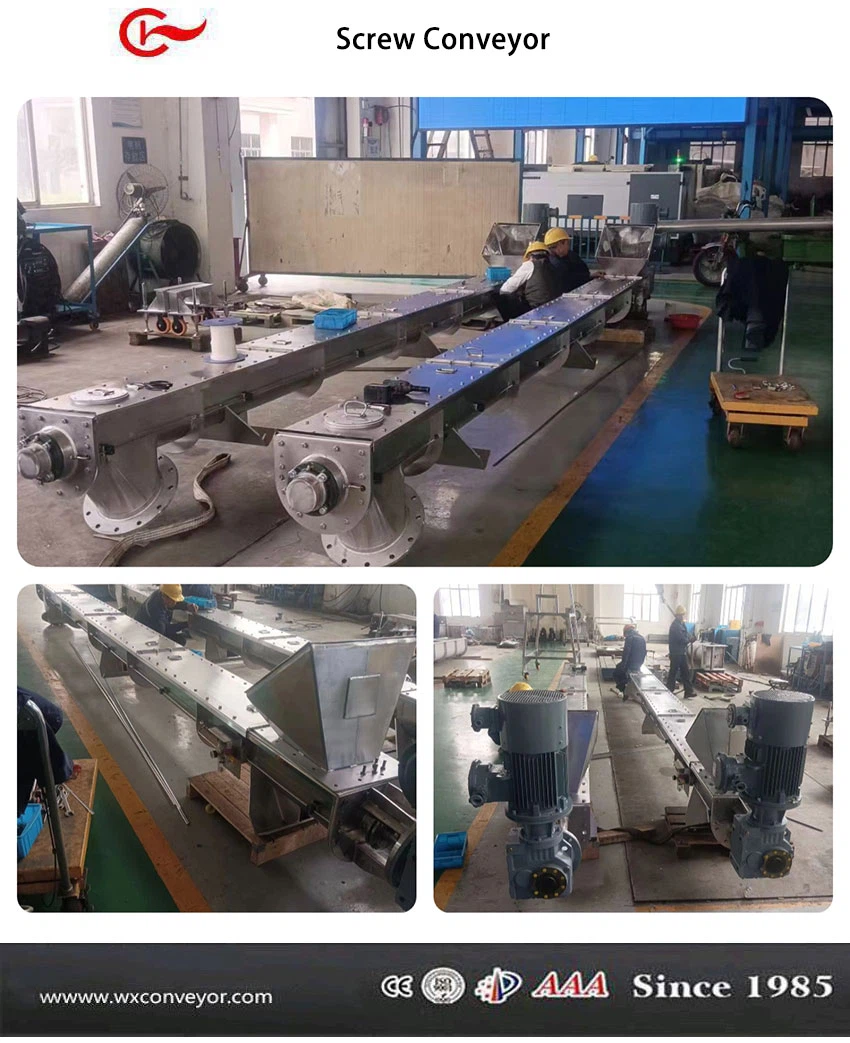

Винтовой конвейер и питатель изготовлены по индивидуальному заказу для транспортировки ванны расплавленного глинозема (размер 22 x 60 мм, с комками и мелочью) насыпной плотностью 1450 кг/м³ со скоростью около 75 000 кг/ч на расстояние 9500 мм. Лопасти шнека полностью приварены к центральной трубе (№ 40). Вал и концевые подшипники также оснащены защитными кожухами.
Свяжитесь с намиВинтовой конвейер изготовлен на заказ для транспортировки ванны глинозема (куски и мелочь длиной 22*60 мм) с насыпной плотностью 1450 кг/м3, приблизительная производительность подачи 75000 кг/ч на расстояние 9500 мм. Лопасти винта полностью приварены к центральной трубе (труба сортамента 40). Также необходимо установить защитные крышки на валы и концевые подшипники. Винт поддерживается снаружи на концевых пластинах конвейера, затем сальниковой коробкой и подшипниками фланцевого типа.

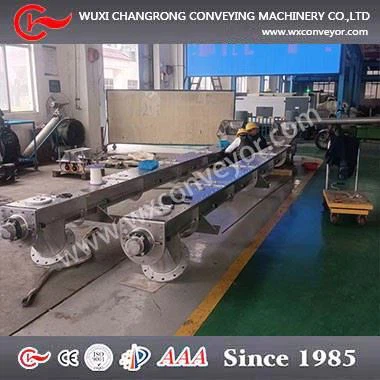

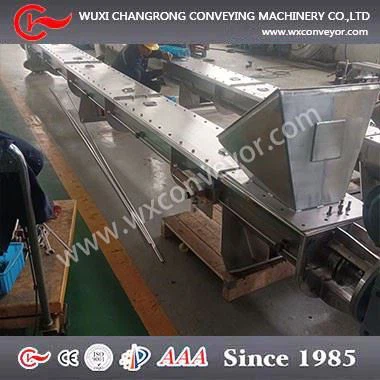

Данный винтовой конвейер имеет U-образную форму лотка со съемной крышкой, его можно легко открывать, закрывать, чистить и обслуживать.
Размеры входного и выходного отверстий можно выбирать в соответствии с потребностями.
В конструкции предусмотрены подъемные проушины для облегчения перемещения агрегатов в места установки. Компания Wuxi Changrong Transporting Machinery Company также выполнит расчет нагрузки на этапе проектирования.
Винтовой конвейер изготовлен из нержавеющей стали SUS304. Также может быть изготовлен из нержавеющей стали 321, 304L, 316L и дуплексной стали 2205 и 2507.
| Имя компонента | размер | Материалы |
| Винтовое лезвие | Ø250мм | SUS304 |
| Шаг лопасти винта | 100-200 мм | |
| Толщина лопасти винта | 4 мм | |
| Центральный вал винта | Ø159*8мм | |
| Длина винтового конвейера | 6500 мм | |
| Система привода | 7,5 кВт при 63 об/мин | |
| Направление движения | Привод — отечественный, серии «GKAF», редуктор с косозубой передачей, установлен на валу с электродвигателем 7,5 кВт, напряжением 380 В, 3 фазы, 50 Гц, степенью защиты IP55, расположен на входном конце конвейера. | |
| Рука | ||
| Наклон винтового конвейера | 38 0 | |
| Обработка поверхности | Полировка деталей, контактирующих с материалом, Ra≤0,4мкм, внешняя поверхность полируется с размером ячеек 100 | |
| Вес нетто | 940 кг | |
| Размер упаковки | Измеряется перед доставкой | |
| Тип упаковки | В фанерном ящике (соответствует экспортному стандарту) | |
| Время изготовления | 30–45 дней после первоначального взноса | |
| Срок оплаты | 30% предоплата банковским переводом, 70% оплачивается перед поставкой | Возможен торг. |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после поставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости компания Wuxi Changrong Transport Machinery может отправить специалиста на место. |
Запрос на инспекцию
Все сварные соединения проходят 100% визуальный контроль на этапе изготовления. При необходимости компания Wuxi Changrong Conveying Machinery может предоставить отчет по результатам радиографического или КТ-испытания.
Если у вас есть документ ITP, отправьте его нам, и мы сможем отслеживать ваш ITP.
Отправьте нам следующую информацию:
Длина транспортировки. L= ____м
Угол наклона при транспортировке град. = ____0 0 (угол наклона от 1 0 до 90 0 )
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой материал необходимо перевозить? Порошок, частицы или что-то ещё? Укажите насыпную плотность, сыпучесть, влажность и т.д.
Винтовой конвейер изготавливается из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.

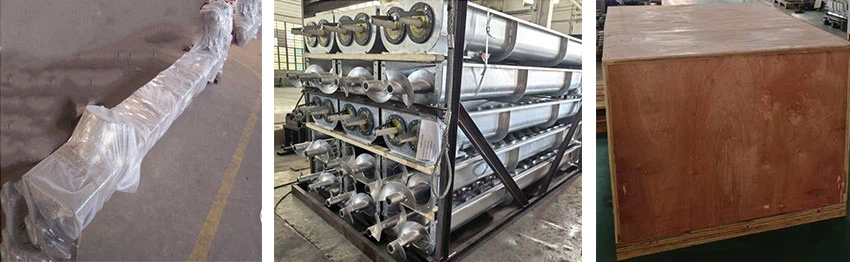

Упаковка - термоусадочная пленка + фанерный ящик.
Доставка: автотранспортом до морского порта, далее морем до порта назначения покупателя.
