Ковшовые элеваторы Z-образной формы для семян и зерна делятся на три типа в зависимости от направления транспортировки и потребностей: L-образный, C-образный и Z-образный. Здесь мы представим ковшовый элеватор Z-образной формы. Иногда его также называют цепным ковшовым элеватором.
| L-тип | Z-тип |
 |
 |

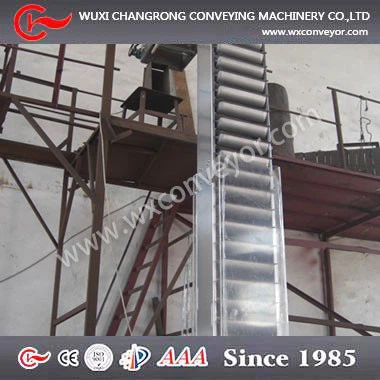

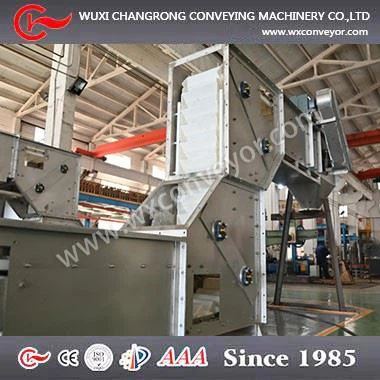

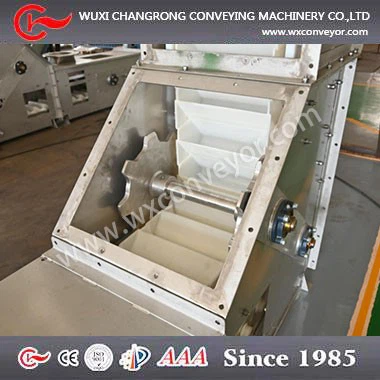

Ковшовый элеватор Z-образного типа применяется для транспортировки сыпучих материалов, таких как мелкодисперсные порошки, мелкие частицы или гранулы, в закрытом корпусе. Этот ковшовый конвейер состоит из приводной головки, верхнего горизонтального участка, верхнего изогнутого участка, вертикального участка, нижнего изогнутого участка, нижнего горизонтального участка и хвостовой части. Это непрерывный трехмерный способ транспортировки, сочетающий вертикальную и горизонтальную подачу. Ковшовые элеваторы Z-образного типа широко применяются в таких отраслях, как металлургия, химическая промышленность, фармацевтика и линии по производству аккумуляторов.
Он обеспечивает транспортировку на большие расстояния по вертикали.

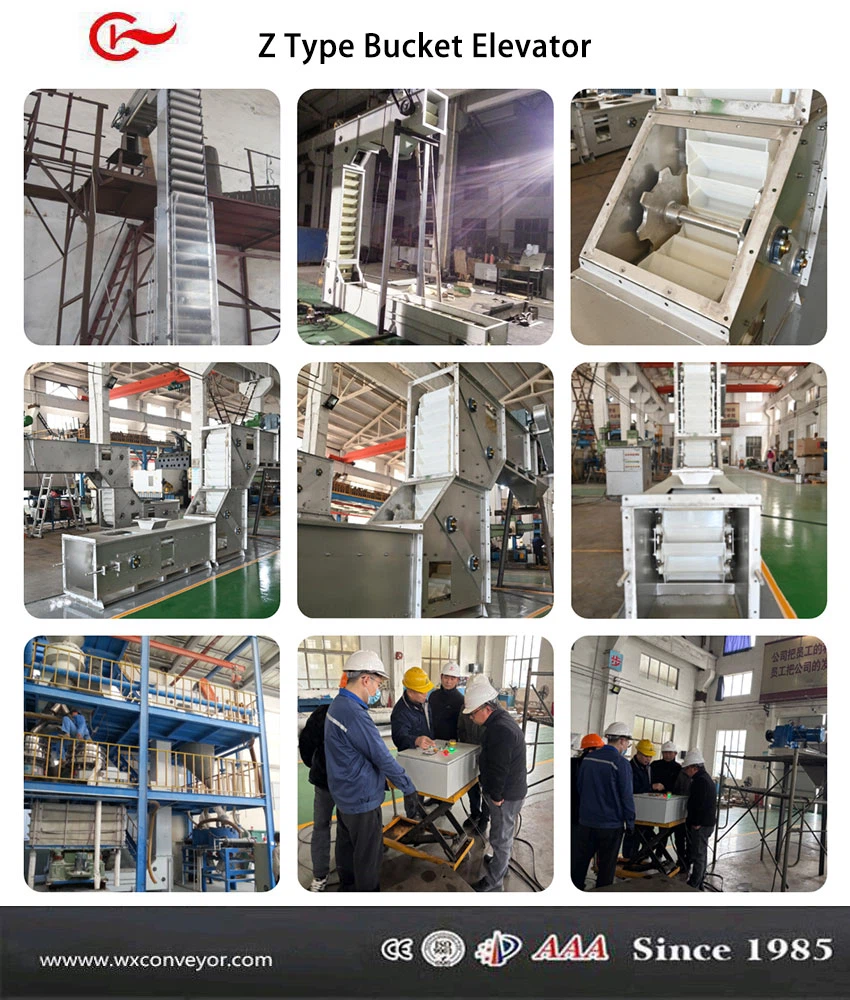

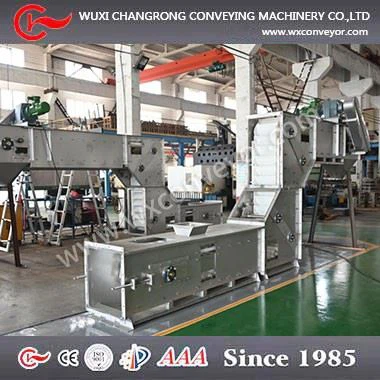

В цехе высота всего 10 метров. Из-за ограничений по высоте мы не можем собрать все вертикальные секции. Поэтому в цехе есть только короткая вертикальная секция для испытаний в движении без груза.

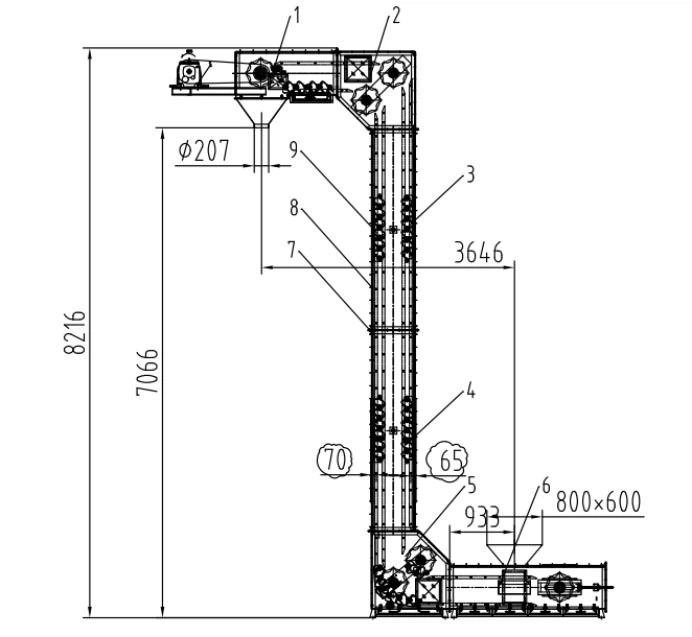

Таблица размеров ковшового элеватора Z-типа
| Название компонента | Размер | Материалы |
| Размер ведра | 370 мм | |
| бросок ведра | 160 мм | |
| Длина конвейера ковшового элеватора Z-типа | 13100 мм | |
| Система привода | 2,2 кВт при 12 об/мин | |
| Направление движения | Привод — бытовой привод серии «R», редуктор с косозубыми шестернями, установлен на валу, в комплекте с электродвигателем мощностью 2,2 кВт, 380 В, 3 фазы, 50 Гц, степень защиты IP55, расположен на выходном конце лифта. | |
| Наклон ковшового элеватора Z-типа | 90 0 | |
| Обработка поверхности | Кислотная очистка | |
| Вес нетто | 1800 кг | |
| Размер упаковки | TBD | |
| Тип упаковки | В фанерном ящике (экспортный стандарт) | |
| Вес брутто | 2000 кг | |
| Время изготовления | от 30 до 45 дней после внесения аванса | |
| Условия оплаты | 30% предоплата банковским переводом (T/T), 70% остаток оплачивается перед доставкой. | Возможно обсуждение. |
| Гарантийный период | 12 месяцев после ввода в эксплуатацию на объекте или 18 месяцев после поставки, в зависимости от того, что наступит раньше. | |
| Сайт сервис | При необходимости мы можем направить специалиста на объект. |
Все секции будут собраны покупателем на строительной площадке в соответствии с инструкцией по установке, предоставленной продавцом. Ковш ковшового элеватора Z-типа изготовлен из нейлона, а корпус — из нержавеющей стали 304 или 316L.

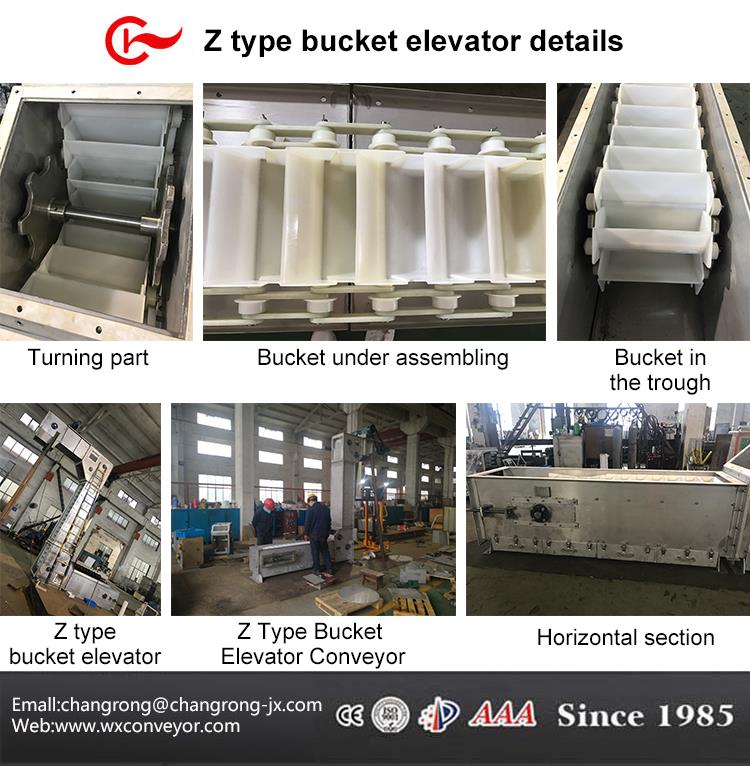

Компоненты
(1) двигатель и коробка передач. Существуют китайские и немецкие двигатели и коробки передач.
(2) Подшипник. Существуют китайские подшипники, а также подшипники SKF и NSK.
(3) Ведро. Ведра изготовлены из пластика. Они выдерживают температуру до 80 ° C.
(4) Зубчатое колесо
(5) Окно для проверки/смотровое окно
Функции
Доступен широкий выбор материалов: окрашенная низкоуглеродистая сталь, нержавеющая сталь, титан.
Простота установки: компания Changrong предоставит подробную инструкцию по установке.
Откидная смотровая дверца с быстрозажимным креплением: облегчает уборку для рабочих.
Цена
Мы являемся производственным предприятием с инженерной командой. Поэтому мы можем разработать для вас проект, а также изготовить для вас оборудование. Вы можете получить заводскую цену напрямую.
Как получить конкурентоспособную цену?
Отправьте нам:
1. Название транспортируемой среды, тип материала (порошок, частицы или гранулы), насыпная плотность, текучесть (хорошая или плохая).
2. Транспортная вместимость
3. работающая непрерывно или прерывисто
4. Транспортная длина (нижняя секция + вертикальная часть + верхняя секция)
5. Напряжение в вашем регионе. В Китае оно составляет 380 В, 50 Гц, 3 фазы.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ :
(1) Гарантийный срок: 12 месяцев после ввода в эксплуатацию на объекте или 18 месяцев после доставки, в зависимости от того, что наступит раньше.
(2) Срок поставки: зависит от количества оборудования. Обычно на изготовление одного комплекта ковшового элеватора уходит 5 недель.
(3) Какие у вас есть сертификаты? У нас есть ISO9001, ISO18000, ISO14000, CE.
