Введение
Наклонный трубчатый винтовой конвейер используется для транспортировки полиэтиленового порошка из нижней секции в верхнюю. Угол наклона составляет 42. Входное отверстие находится в нижнем месте, выходное отверстие - в верхнем. Наклонный трубчатый винтовой конвейер состоит из внешней винтовой трубы, внутреннего полого вала с винтовыми лопастями, двигателя и редуктора, подшипников, опорных ножек.
В качестве уплотнения используется сальниковая набивка, изготовленная из тефлона/ПТФЭ.

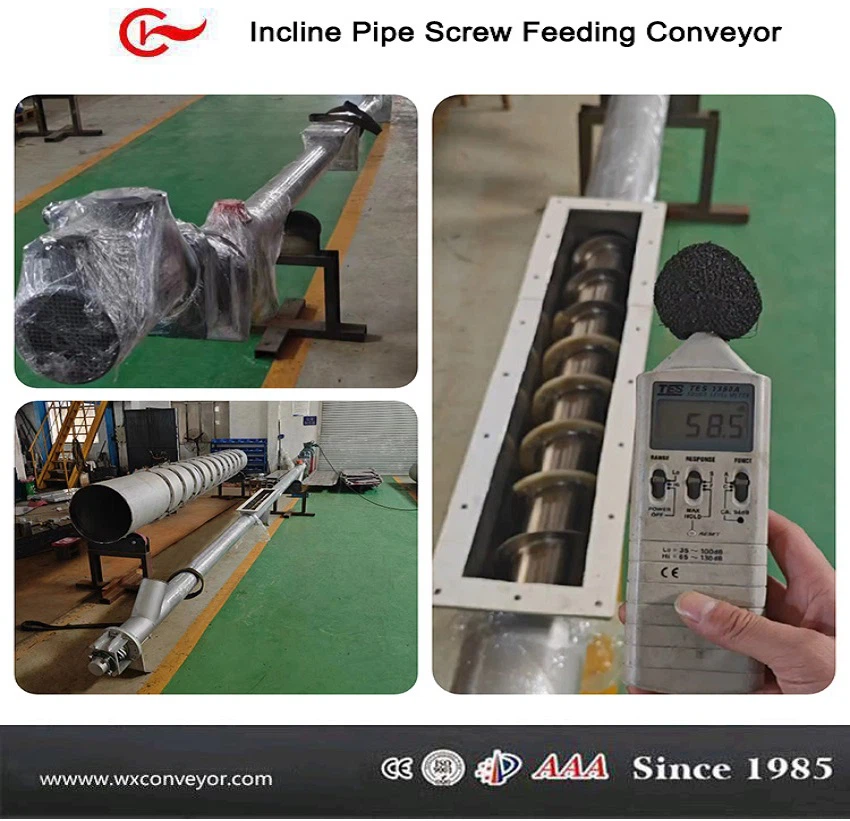

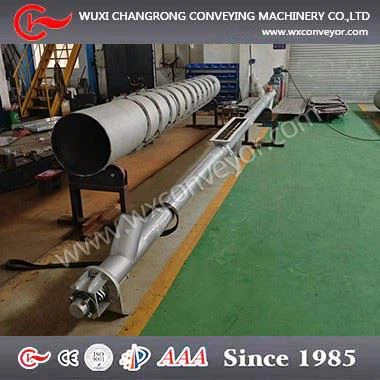

Фотографии ниже:
Материалы конвейера с винтовой подачей наклонной трубы
Все контактирующие с полиэтиленовым порошком материалы изготовлены из SUS304, остальные — из углеродистой стали Q235.
Технические данные винтового конвейера с наклонной трубой
| Название компонента | Наклонный трубчатый винтовой конвейер | |
| Винтовое лезвие | Ø146мм | |
| Шаг лопасти винта | 120мм | |
| Толщина лопасти винта | 4мм | |
| Центральный вал винта | Ø89*5мм | |
| Длина винтового конвейера | 5900мм | |
| Система привода | 4 кВт при 80 об/мин | |
| Направление движения | Привод — отечественный, серии «GFAF», редуктор с косозубой передачей, установленный на валу в комплекте с электродвигателем 4 кВт, 380 В, 3 фазы, 50 Гц, со степенью защиты IP55, расположенный на входном конце конвейера. | |
| Наклон винтового конвейера | 42 0 | |
| Обработка поверхности | Внутренняя полировка 250 меш, внешняя пескоструйная обработка. | |
| Вес нетто | 423 кг | |
| Размер упаковки | 6900*500*600мм | |
| Тип упаковки | В фанерном ящике, стальной раме или поддоне (или по совету покупателя) | |
| Срок изготовления | 30–45 дней после первоначального взноса | |
| Срок оплаты | 30% предоплата по T/T, 70% оплачивается перед поставкой | Можно обсудить. |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после доставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости мы можем отправить технических специалистов на место. |

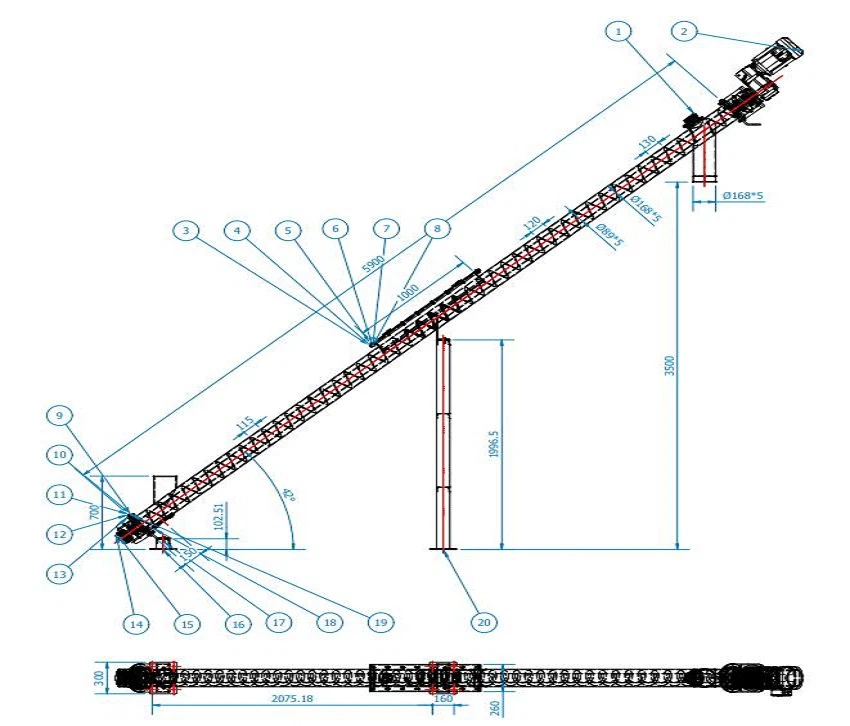

Чертеж схемы наклонного трубчатого шнекового конвейера:
Запрос на проверку конвейера с наклонной трубой и винтовой подачей
Все сварные швы проходят 100% визуальный контроль на этапе изготовления. При необходимости компания Wuxi Changrong может предоставить отчет по результатам испытаний методом радиографического контроля (RT) или КТ.
Как получить правильный индивидуальный дизайн и смету
Отправьте нам следующую информацию:
Длина транспортировки. L= ____м
Угол наклона при транспортировке град. = ____0 0 (уклон от 1 0 до 90 0 )
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой тип материалов будет транспортироваться? Порошок, частицы или что-то еще. Укажите насыпную плотность материалов, текучесть, влажность и т.д.
Винтовой конвейер изготавливается из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.
