Конвейер охлаждения с полым валом разработан и изготовлен для транспортировки и охлаждения химических удобрений с насыпной плотностью 1063 кг/м3 и производительностью от 30 до 75 тонн/час на расстояние 11520 мм. В процессе транспортировки также требуется охлаждение. Средой конвейера охлаждения с полым спиральным валом является охлаждающая вода с добавлением химических веществ. Охлаждающая среда заполняется охлаждающей рубашкой, полым валом и шнеком. Шнеки имеют полые сквозные сварные швы.
Наша инженерная и производственная команда:
1.Строительные материалы
Конструкция из нержавеющей стали 316L для всех деталей, контактирующих с жидкостью – шнеки/винтовые валы, желоб, охлаждающая рубашка и крышка.
16Mn конструкционные материалы для оголовка вала.
2. Шнеки/винтовые валы
Подшипников подвески нет.
Винтовые валы/шнеки имеют диаметр 660 мм * толщина 16 мм, полая труба.
Диаметр витков шнека 1250 мм, толщина 10 мм.
3.Лопасти шнека должны быть непрерывно приварены с обеих сторон.
Шаг винта прогрессивный 450-600 мм.
Температура охлаждения от 130 градусов Цельсия до 81 градуса Цельсия.
4. Внешняя оболочка выполнена из нержавеющей стали 316L, размер сварной трубы составляет ø660 мм * 16 мм.
Полый охлаждающий винтовой конвейер состоит из приводного устройства, входного и выходного отверстия и корпуса винтовой машины. Корпус винтовой машины состоит из головного и хвостового подшипника, полого охлаждающего вала винтового конвейера, кожуха/оболочки и т. д. Приводное устройство состоит из двигателя SEW и редуктора. Принцип его работы: вращение вала винтового конвейера в желобе, сыпучий материал в желобе со скребком в желобе блокируется фрикционной стенкой, во время работы скребок толкает материал для осевого перемещения, в то же время материал и полый охлаждающий вал винтового конвейера соприкасаются с теплообменом, после охлаждения материал может быть выведен из желоба через конец желоба. Охлаждающий винтовой конвейер имеет преимущества простой конструкции, превосходного контроля температуры материала, широкого диапазона рабочих температур, хорошего охлаждающего эффекта, безопасной и удобной эксплуатации, хороших герметичных характеристик, защиты окружающей среды и т. д. Датчик температуры подшипника PT100 (со встроенным преобразователем), выходной сигнал 4-20 мА; Установите переключатель обнаружения блокировки над выпускным отверстием, чтобы определять, заблокирован ли конвейер; датчики вращения или скорости используются для определения скорости конвейера, а выходной сигнал PNP выдаст соответствующий сигнал, если скорость отклоняется от нормы. С 1 вертикальным шкафом управления, монтируемым на полу, невзрывозащищенного типа, изготовленным из нержавеющей стали 304, включающим блок преобразователя частоты Mitsubishi, 1 блок электрических элементов Schneider, 2 прибора для измерения температуры китайского бренда, 1 блок ПЛК с модулем связи RS485, он в основном используется для запуска и остановки охлаждающих конвейеров.

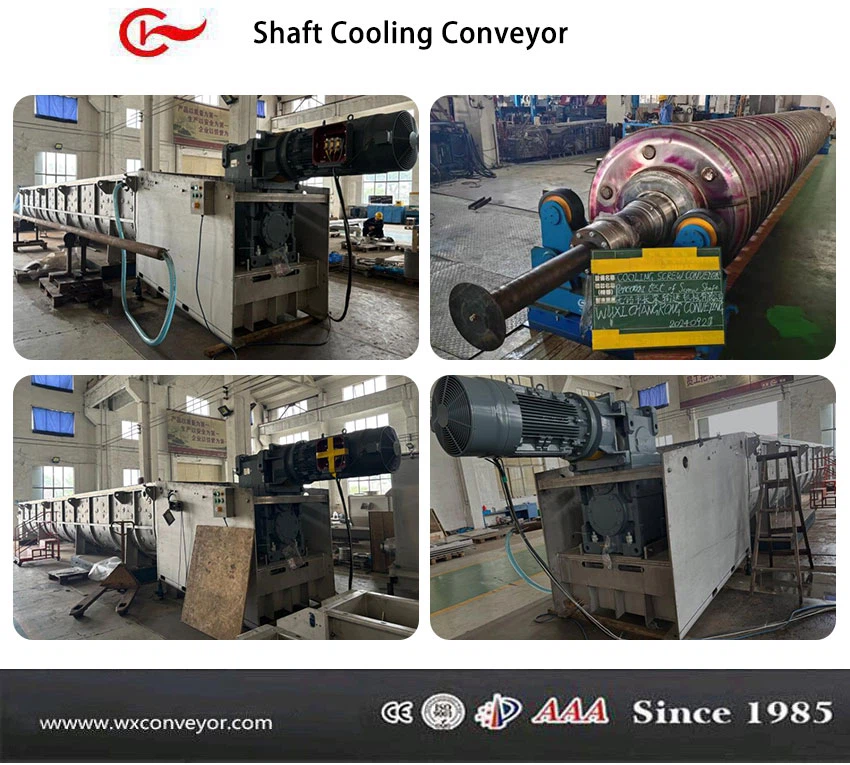

1.Общий вид охлаждающего шнекового конвейера перед поставкой.

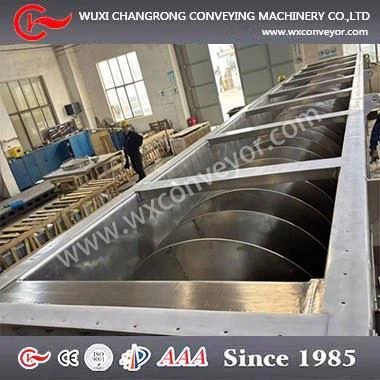

2.Вид на входное отверстие витков винта

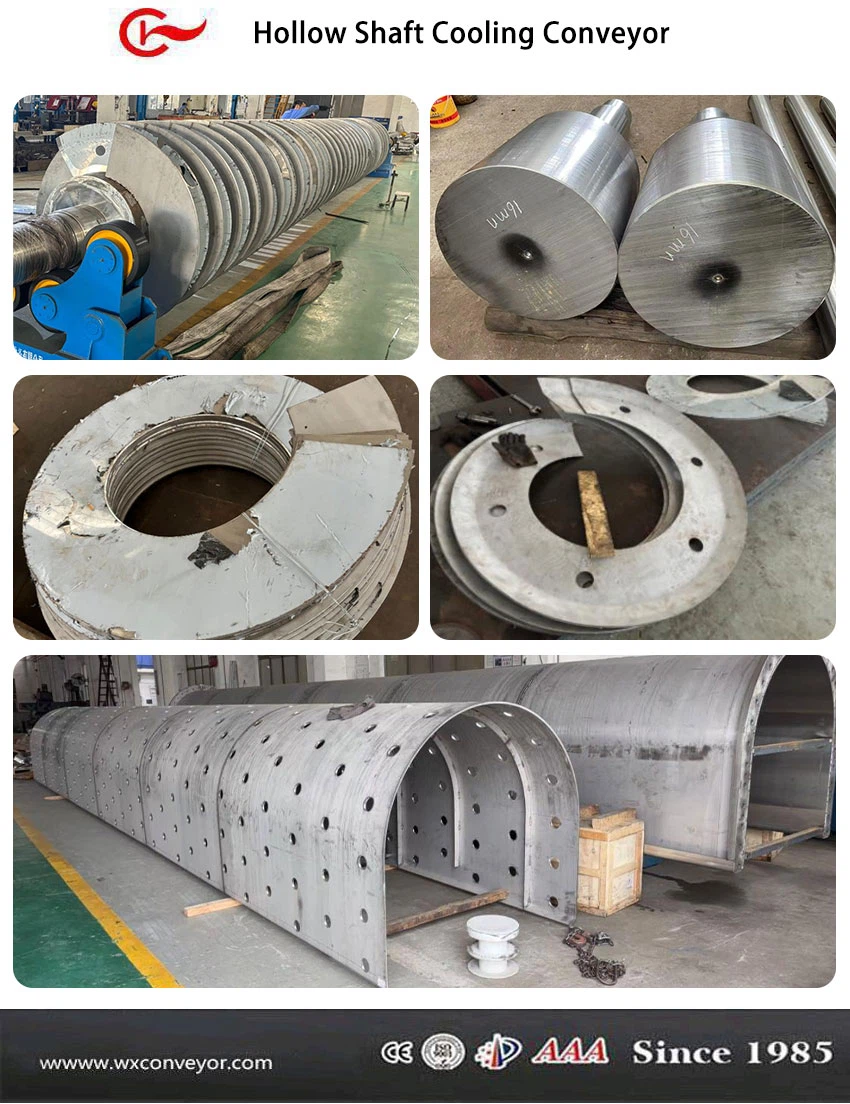

3.Винтовой конвейер с полым валом охлаждения готов к осмотру покупателем.
4. Если покупатель не будет присутствовать на испытании на холостом ходу, мы отправим ему протоколы проверки и видеозапись испытания на холостом ходу для проверки. После прохождения проверки мы оперативно доставим полый охлаждающий винтовой конвейер.
| Название продукта | Охлаждение | По выбору покупателя |
| Полет винта | Ø1250мм | |
| Шаг лопасти винта | переменная | |
| Толщина витка шнека | 10 мм | |
| Центральный вал винта | Ø660*16мм | |
| Длина винтового конвейера | 11500мм | |
| Система привода | 90 кВт при 21 об/мин | |
| Направление движения | Модель редуктора: X3KS200e/HH/B, модель двигателя: EDRN280M4/TF. Частотный двигатель (диапазон частот: 5–50 Гц), класс защиты: IP55, класс F. Исходя из нашего опыта, частотно-регулируемые двигатели обычно гарантированно работают при частоте выше 15 Гц. Передаточное отношение: 70,26. | |
| Наклон винтового конвейера | 7 0 ,Наклон | |
| Обработка поверхности | Внутренняя полировка Ra≤0,8мкм, внешняя травильная пассивация | |
| Статическая нагрузка | 42000 кг | |
| Размер упаковки | 15500мм*1890мм*2300мм(двигатель демонтируем с конвейера во время транспортировки) | |
| Тип упаковки | В термоусадочной пленке со стальным каркасом или поддоном (или по совету покупателя) | |
| Время изготовления | 150 дней после первоначального взноса | |
| Срок оплаты | 50% предоплата банковским переводом, 50% выплачивается перед поставкой | |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после доставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости мы можем отправить специалистов на место. |

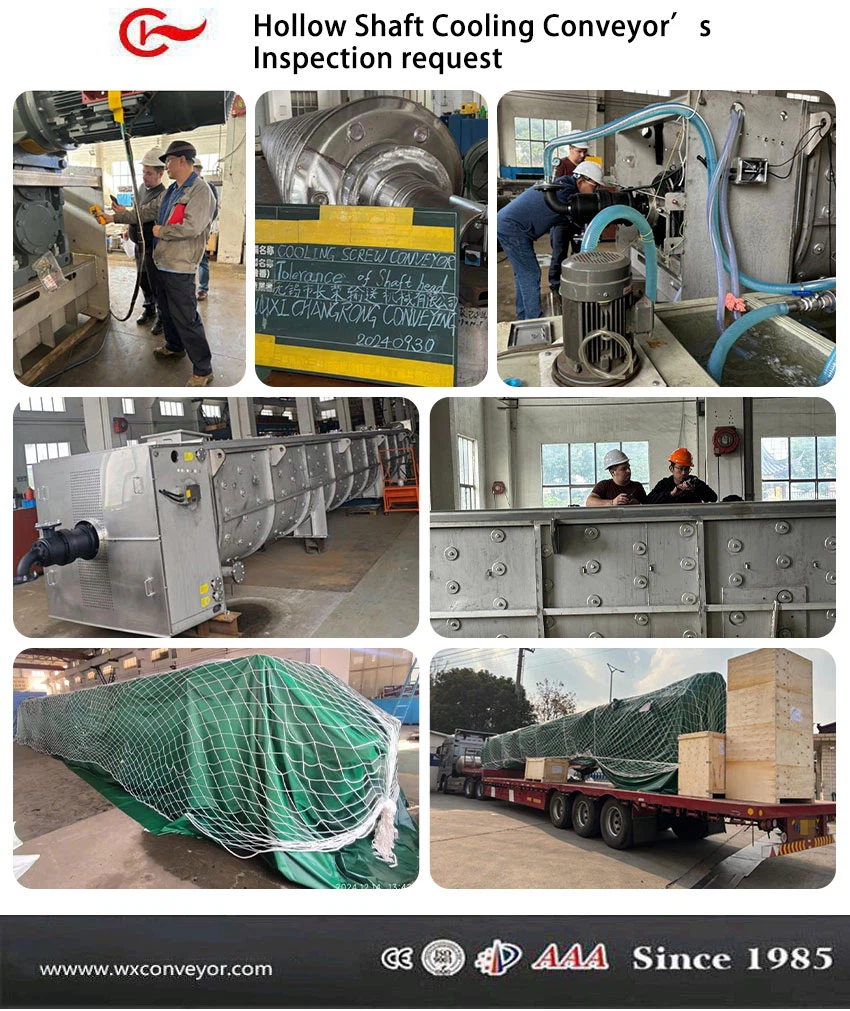

Запрос на проверку охлаждающего конвейера с полым валом
У нас есть собственный план инспекционных испытаний для каждого конвейера. Каждый конвейер проходит строгую проверку и успешно проходит испытания перед поставкой. Этот винтовой вал имеет допуск на изготовление головки вала.
Также у нас имеются собственные сварочные программы WPS и PQR.
Иногда покупатель требует строгого контроля качества сварки. Мы можем обеспечить контроль качества сварки с помощью рентгенографии, рентгенотелевизионной дефектоскопии или другими методами, отвечающими требованиям покупателя. Все сварные соединения проходят 100% визуальный контроль на этапе изготовления.
Посмотрите на фотографии ниже: мы проводим PTtest для проверки сварки.
FAT-испытания охлаждающего конвейера с полым валом
Перед доставкой клиент посетил нашу мастерскую, чтобы присутствовать на испытаниях вхолостую.
Упаковка и доставка охлаждающего конвейера с полым валом
Фото упаковки: термоусадочная пленка + сетка
Фотографии доставки
Как получить правильный индивидуальный дизайн и смету
Отправьте нам следующую информацию:
Длина транспортировки. L= ____м
Угол наклона при транспортировке град. = ____0 0 (угол наклона от 1 0 до 90 0 )
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой материал необходимо перевозить? Порошок, частицы или что-то ещё? Укажите насыпную плотность, сыпучесть, влажность и т.д.
Винтовой конвейер изготавливается из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.
