Введение
Трубчатый безвальный винтовой конвейер изготовлен по индивидуальному заказу для транспортировки лепешек AMPS с насыпной плотностью 510 кг/м3, приблизительной скоростью потока 15000 кг/ч на расстояние 3370 мм. Лопасти шнека — непрерывного сварного типа. Внешняя оболочка — труба из нержавеющей стали 316L, размер сварной трубы ø326 мм * 6 мм. Трубчатая форма обеспечивает хорошую герметизацию и полностью закрытую транспортировку. Разгрузочное отверстие находится в конце, выгружая лепешки AMPS в следующее оборудование.

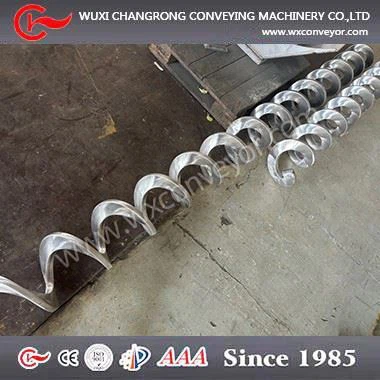

Трубчатый безвальный винтовой конвейер состоит из трубчатой оболочки, винтовой лопатки, нижней облицовочной пластины, подшипника, двигателя и редуктора. Во время транспортировки ключевым моментом трубчатого безвального винтового конвейера является то, что винтовая лопатка не вращается вокруг центрального вала. Вместо этого винтовая лопатка закреплена внутри оболочки, приводится в движение двигателем и редуктором, винтовые лопатки будут вращаться с определенной скоростью, чтобы подталкивать лепешки AMPS двигаться вдоль осевого направления. Такая конструкция дополняет традиционную структуру центральной оси среди винтовых конвейеров с зацеплением, она также повышает износостойкость и срок службы высококачественных безвальных винтовых конвейеров. Также необходимо спроектировать несколько подъемных проушин, установленных для облегчения перемещения блоков в положения установки.
Фотографии ниже:

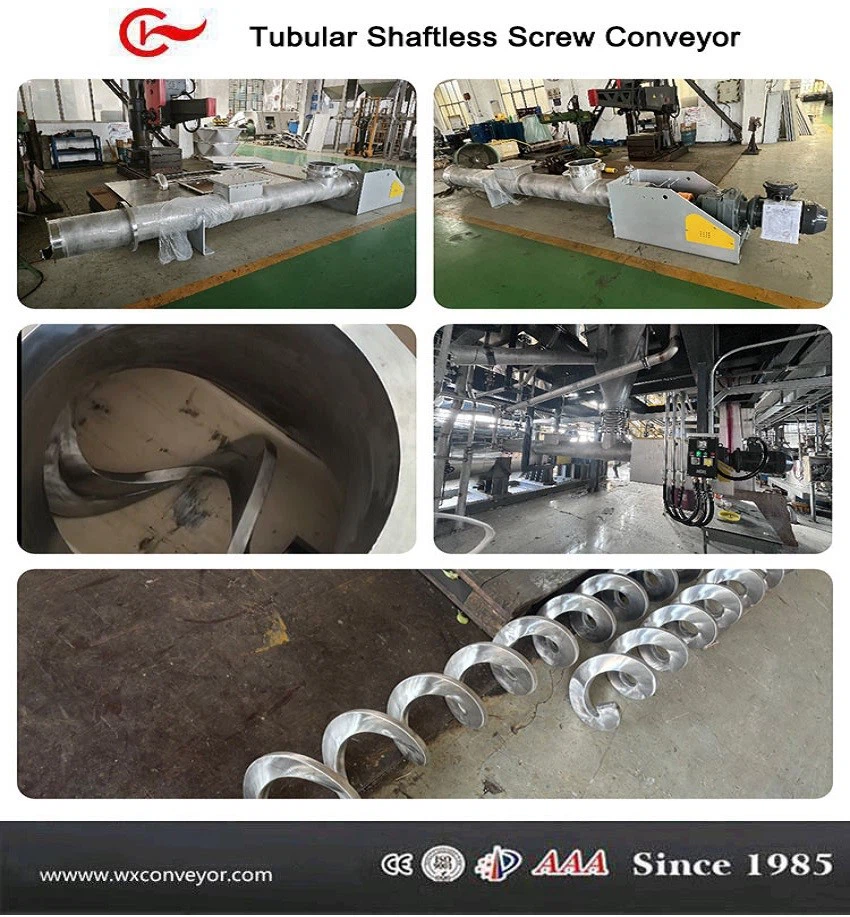

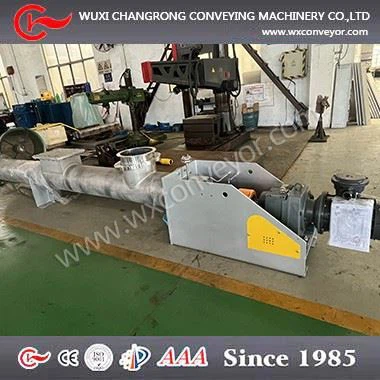

Общий вид трубчатого безвального винтового конвейера
Материалы конструкции трубчатого безвального шнекового конвейера
Все контактирующие кеки AMPS изготовлены из нержавеющей стали 316L, включая лопасть шнека, нижняя облицовочная пластина корпуса изготовлена из нейлона или высокомолекулярного полиэтилена, остальные детали изготовлены из углеродистой стали марки Q235.

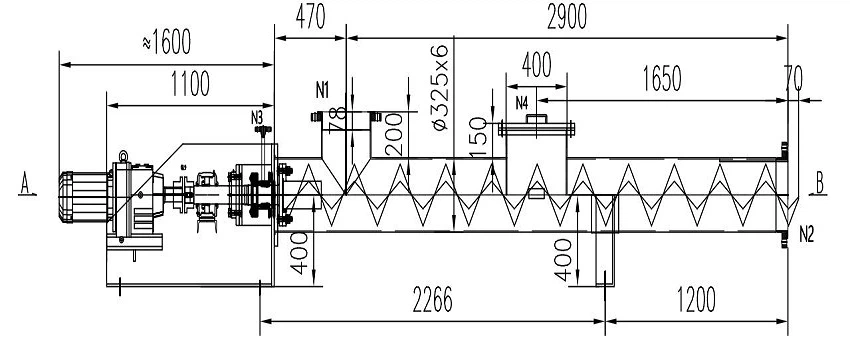

Технические данные трубчатого безвального шнекового конвейера
| Название продукта | Трубчатый безвальный винтовой конвейер | По выбору покупателя |
| Винтовое лезвие | Ø270мм | |
| Шаг лопасти винта | переменная | |
| Толщина лопасти винта | 20мм | |
| Центральный вал винта | Ø325*6мм | |
| Длина винтового конвейера | 3370мм | |
| Система привода | 5,5 кВт при 27 об/мин | |
| Направление движения | Привод - SEW Euro Drive, серия "R", редуктор с косозубой передачей, установленный на валу в комплекте с электродвигателем 5,5 кВт 380 В-3 фазы-50 Гц и классом защиты IP55, расположенный на входном конце конвейера. | |
| Наклон винтового конвейера | 0 0 ,Горизонтальный | |
| Обработка поверхности | Внутренняя полировка Ra≤0.8um, внешняя травильная пассивация | |
| Вес нетто | 940 кг | |
| Размер упаковки | 4000мм*500мм*600мм | |
| Тип упаковки | В фанерном ящике, стальной раме или поддоне (или по совету покупателя) | |
| Срок изготовления | 30–45 дней после первоначального взноса | |
| Срок оплаты | 30% предоплата по T/T, 70% оплачивается перед поставкой | Можно обсудить. |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после доставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости мы можем отправить технических специалистов на место. |
Запрос на проверку трубчатого безвального шнекового конвейера
У нас есть собственный план инспекционных испытаний для каждого конвейера. Также у нас есть собственные программы сварки по WPS и PQR.
Иногда покупатель будет иметь строгий контроль сварки. Мы можем обеспечить контроль сварки с помощью RT, PT или чего-то еще, что может удовлетворить требования покупателя. Все сварные швы на 100% визуально проверяются на этапе изготовления.
Как получить правильный индивидуальный дизайн и смету
Отправьте нам следующую информацию:
Длина транспортировки. L= ____м
Угол наклона при транспортировке град. = ____0 0 (уклон от 1 0 до 90 0 )
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой тип материалов будет транспортироваться? Порошок, частицы или что-то еще. Укажите насыпную плотность материалов, текучесть, влажность и т.д.
Винтовой конвейер изготавливается из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.
