Трубчатый безвальный винтовой конвейер предназначен для транспортировки кеков AMPS с насыпной плотностью 510 кг/м3 и приблизительной производительностью 15000 кг/ч на расстояние 3370 мм. Лопасти шнека сварные непрерывного типа. Внешняя оболочка выполнена из трубы из нержавеющей стали 316L, диаметр сварного шва составляет ø326 мм × 6 мм. Трубчатая форма обеспечивает хорошую герметичность и полностью закрытую транспортировку. Разгрузочное отверстие расположено на конце, откуда кеки AMPS выгружаются в следующее оборудование.
Свяжитесь с намиТрубчатый безвальный винтовой конвейер предназначен для транспортировки кеков AMPS с насыпной плотностью 510 кг/м3 и приблизительной производительностью 15000 кг/ч на расстояние 3370 мм. Лопасти шнека сварные непрерывного типа. Внешняя оболочка выполнена из трубы из нержавеющей стали 316L, диаметр сварного шва составляет ø326 мм × 6 мм. Трубчатая форма обеспечивает хорошую герметичность и полностью закрытую транспортировку. Разгрузочное отверстие расположено на конце, откуда кеки AMPS выгружаются в следующее оборудование.
Трубчатый безвальный винтовой конвейер состоит из трубчатой оболочки, винтовых лопастей, нижней облицовочной плиты, подшипника, двигателя и редуктора. Ключевой особенностью безвального трубчатого винтового конвейера является то, что во время транспортировки винтовые лопасти не вращаются вокруг центрального вала. Вместо этого винтовые лопасти закреплены внутри оболочки, приводятся в движение двигателем и редуктором, винтовые лопасти будут вращаться с определенной скоростью, чтобы подталкивать брикеты AMPS двигаться вдоль осевого направления. Такая конструкция дополняет традиционную структуру центральной оси среди затененных винтовых конвейеров, а также повышает износостойкость и срок службы высококачественных безвальных винтовых конвейеров. Также необходимо спроектировать некоторые подъемные проушины, установленные для облегчения перемещения устройств в установочные положения.

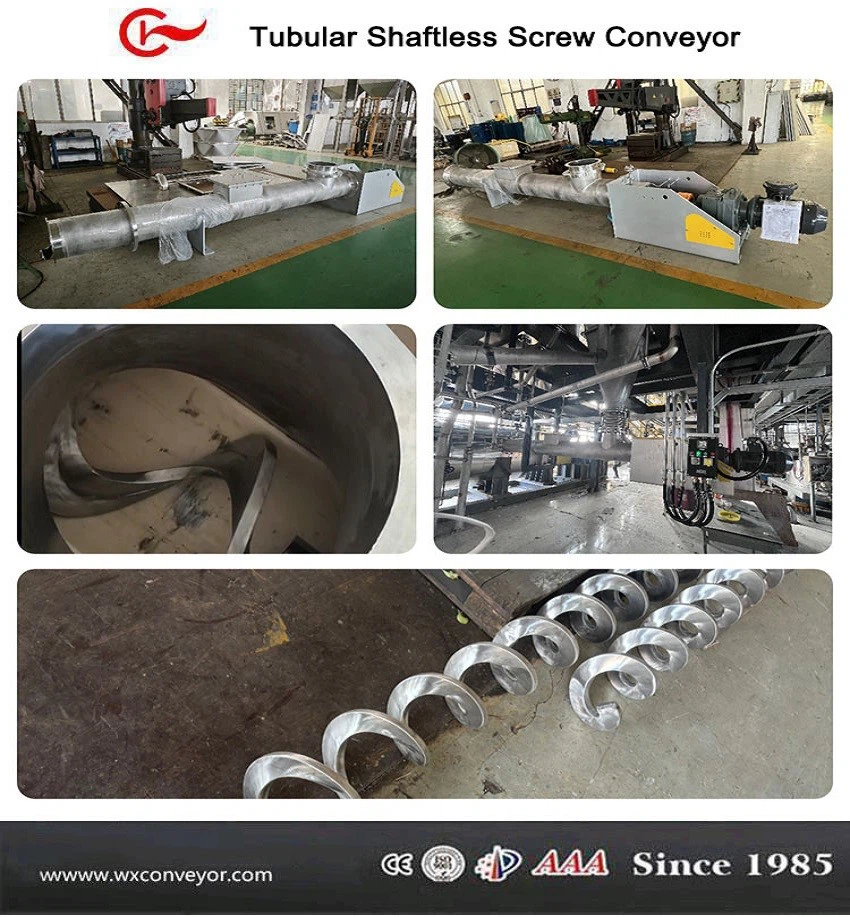

Фотографии ниже:

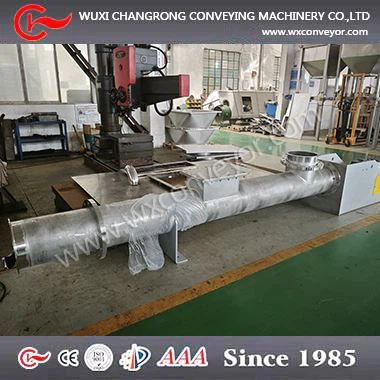

Общий вид трубчатого безвального винтового конвейера
Материалы конструкции трубчатого безвального шнекового конвейера

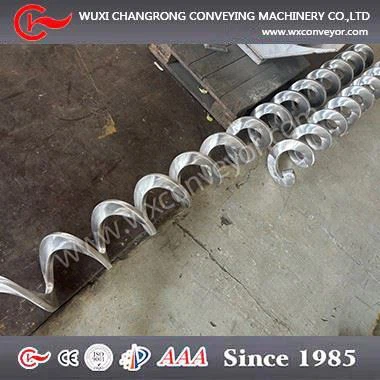

Все контактные кеки AMPS изготовлены из нержавеющей стали 316L, включая лопасть шнека, нижняя облицовочная пластина корпуса изготовлена из нейлона или высокомолекулярного полиэтилена, остальные детали изготовлены из углеродистой стали марки Q235.
| Название продукта | Трубчатый безвальный винтовой конвейер | По выбору покупателя |
| Винтовое лезвие | Ø270мм | |
| Шаг лопасти винта | переменная | |
| Толщина лопасти винта | 20 мм | |
| Центральный вал винта | Ø325*6мм | |
| Длина винтового конвейера | 3370 мм | |
| Система привода | 5,5 кВт при 27 об/мин | |
| Направление движения | Привод — SEW Euro Drive, серия «R», редуктор с косозубой передачей, установлен на валу с электродвигателем 5,5 кВт, 380 В, 3 фазы, 50 Гц, степень защиты IP55, расположен на входном конце конвейера. | |
| Наклон винтового конвейера | 0 0 ,Горизонтальный | |
| Обработка поверхности | Внутренняя полировка Ra≤0,8мкм, внешняя травильная пассивация | |
| Вес нетто | 940 кг | |
| Размер упаковки | 4000мм*500мм*600мм | |
| Тип упаковки | В фанерном ящике, стальной раме или на поддоне (или по совету покупателя) | |
| Время изготовления | 30–45 дней после внесения первоначального взноса | |
| Срок оплаты | 30% предоплата банковским переводом, 70% оплачивается перед поставкой | Возможен торг. |
| Гарантийный срок | 12 месяцев после запуска на месте или 18 месяцев после доставки, в зависимости от того, что наступит раньше | |
| Обслуживание сайта | При необходимости мы можем отправить специалистов на место. |
Запрос на проверку трубчатого безвального шнекового конвейера
У нас есть собственный план инспекционных испытаний для каждого конвейера, а также собственные программы сварки по WPS и PQR.
Иногда покупатель требует строгого контроля качества сварки. Мы можем обеспечить контроль качества сварки с помощью рентгенографии, рентгенотелевизионной дефектоскопии или другими методами, отвечающими требованиям покупателя. Все сварные соединения проходят 100% визуальный контроль на этапе изготовления.
Отправьте нам следующую информацию:
Длина транспортировки. L= ____м
Угол наклона при транспортировке град. = ____0 0 (угол наклона от 1 0 до 90 0 )
Пропускная способность = ___м3/час
Транспортировка непрерывна или нет
Какой материал необходимо перевозить? Порошок, частицы или что-то ещё? Укажите насыпную плотность, сыпучесть, влажность и т.д.
Винтовой конвейер изготавливается из нержавеющей или углеродистой стали.
Напряжение в вашем регионе (в Китае) составляет 380 В, 50 Гц, 3 фазы.
